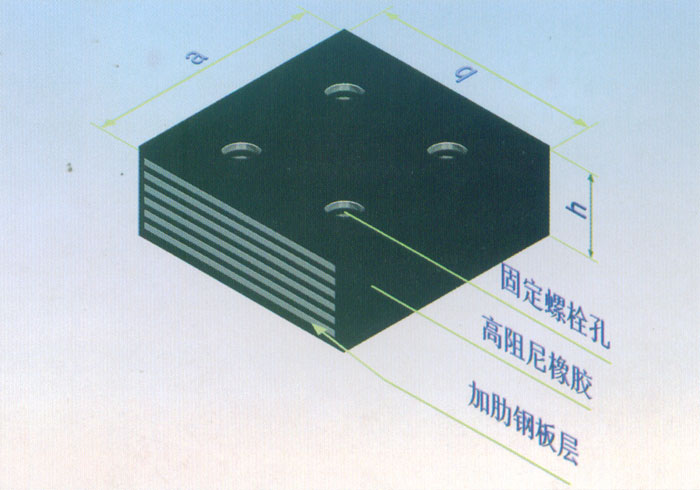

ZX型軸向減震橡膠支座結構圖右圖，是為了滿足豎向荷載不高于4000KN的節點而設計的。該支座由多層橡膠片和加勁鋼板經加溫、加壓硫化而成，具有相當?shù)呢Q向剛度，從而能夠支撐上部構件賦予的荷載。受力情況下，通過支座局部變形帶來的耗能起到減震作用。支座通過固定螺栓孔，借由螺栓實現和上下構件的固定。本支座有一定的豎向轉角功能。
本系列支座不存在水平位移，主司豎向減震之功能；因?yàn)橛新菟ㄏ尬唬豢紤]支座的水平剪切，故下表2的參數較為簡單。這種支座是比較常用的類型，在中南林業科技大學、深圳外國語學校等工程的設計過程中，我們根據工況需求配合有關方面進行了創造性的深化設計。

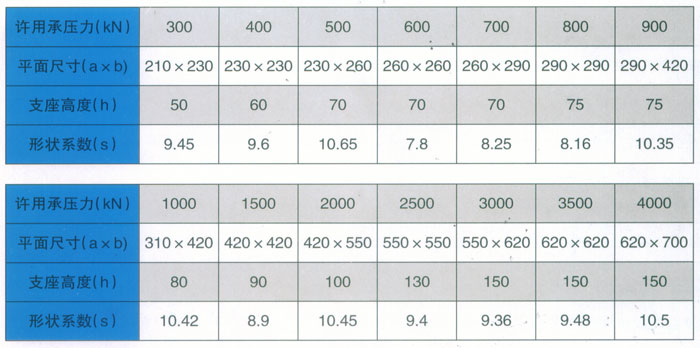

常用ZX型軸向減震橡膠支座主要參數一覽表 表2
