GPZ ( I )型盆式橡膠支座及規格系列

性能及分類

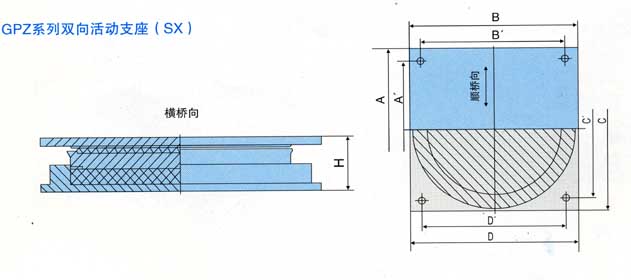

a 、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX 。

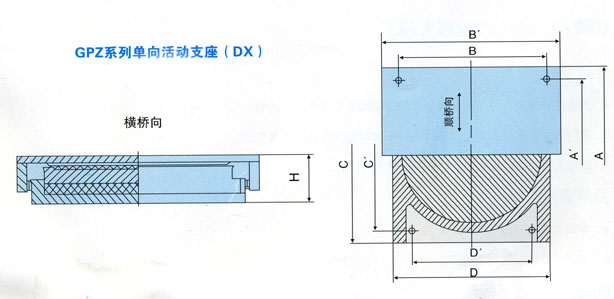

b、單向活動支座：具有豎向轉動和單一方向滑移性能，代號為DX 。

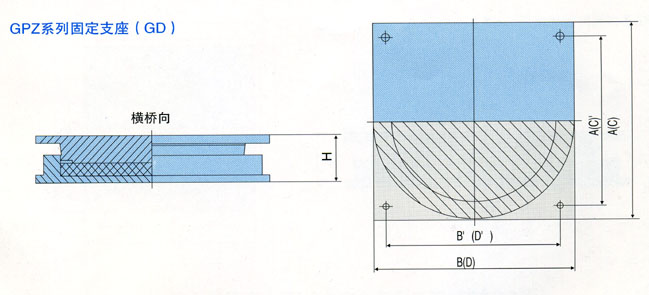

c、固定支座：僅具有豎向轉動性能，代號為GD。

適用溫度范圍
a 、常溫型支座：適用于-25 ℃ ～+ 60 ℃
b 、耐寒型支座：適用干-40 ℃ ～＋60 ℃ ，代號為F 。

GPZ ( I ) 的技術性能

a 、支座豎向轉角不小于40 。
b 、豎向承載力（KN ) 1000 一50000 共分28 級，非滑移表面的不平承載力為豎向的10 ％。
c 、磨擦系數：常溫型，μ≤0.04 ．耐寒型μ≤0.06
d 、位移量見表

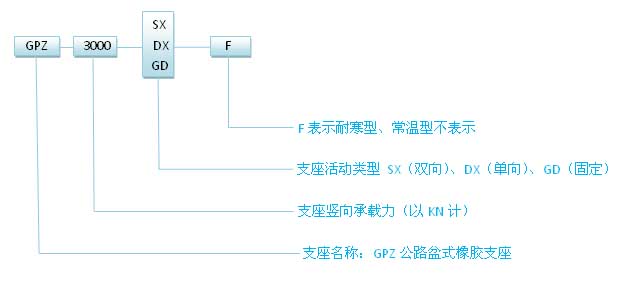

產品代號表示方法

GPZ 系列盆式橡膠支座的安裝
安裝準備
1 ．盆式支座下面建議設置支承墊石，并按支座底板地腳螺栓間距與底柱規格預留螺栓孔位置，要求支承墊石表面平整。施工時支承墊石頂面的標高要注意預留支座板下環氧砂漿墊層厚度。支座底板以外墊石做成坡面，以防積水。
2 支座安裝前方可開箱，并檢查支座各部件及裝箱清單。支座安裝前不得隨意拆卸支座。
安裝步驟與注意事項
1 ．在支座設計位置處劃出中心線，同時在支座頂、底板上也標出中心線。
2 ．將地腳螺栓穿如底板（頂板）地腳螺栓孔并旋放入底柱內，底板也底柱之間墊以直徑略大于底柱支徑的橡膠墊圈。
3 ．支座就位對中并調整水平后，用環氧砂漿或高標號砂漿灌注地腳螺栓及支座底板墊層。待砂槳硬化后拆除調整支座水平用的墊塊，并用環氧砂漿填滿墊塊位置。環氧砂漿要求灌注密實。
4 ．當支座采用焊接連接時，在支座頂、底板相應位置出預埋鋼板，支座就位后用對稱斷續方式焊接。焊接時注意防止溫度過高時對橡膠板、聚四氟乙烯板的影響。焊接后要在焊接部位做防銹處理。5 ．如丁梁采用盆式支座，施工安裝時在梁端應采取臨時支撐措施，以防下梁側傾。等兩片丁梁間橫隔板焊成整體后，方可拆除臨時支撐。
6 ．活動支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護，防止劃傷和臟物粘附于不銹鋼滑板與聚四氟乙烯板表面，并注意檢查5201 一2 硅脂是否注滿。
7 ．支座中心與主梁中心線應重合或平行，單向活動支座安裝時，上、下導向塊必須保持平行，交叉角不得大于5 。
8 ．連續梁橋等在實行體系轉換切割臨時錨固裝置時，必須采取隔熱措施，以免損壞橡膠板和聚四氟乙烯板。
